茂名100万吨/年乙烯改扩建工程25万吨/年高压聚乙烯装置仪表施工方案 |
| 西安：3月2日： |
| 项目功能简介 |
茂名乙烯新建25万吨/年LDPE装置主要分为：装置街区、压缩区、反应区、挤压造粒区、高压循环气处理区、热水处理区、引发剂配制区、引发剂进料、脱气及风送系统、料仓及包装、机柜室、变配电所和中间罐区、一二次压缩机、氮气压缩机。
|
|
| 本装置自动化程度高， 装置的操作监视、控制和管理通过分散控制系统DCS及SIS系统完成。安全仪表系统SIS独立于DCS系统和其它子系统单独设置，它由两套系统组成，分别为RSD和ESD。SIS系统与DCS系统数据通信。SIS采用由TUV5，6级安全认证的三重化的安全可编程序控制器PLC完成。设计过程中采用了“故障安全型“设计原则，即在正常运行状态时，逻辑接点应是闭和的，继电器、电磁阀应是励磁的；在非正常状态逻辑接点应是断开的，继电器、电磁阀应是非励磁的；其中RSD主要完成高压的应器的紧急停车，而ESD主要完成排气料仓和SP3A和SP3B、压缩机等联锁停车。ESD及RSD系统均配置DCS接口(包括硬接线口和通讯口、编程终端、打印机)。其过程控制及联锁全部实现了自动化。 本装置挤压造粒区、脱气及风送系统、料仓及包装、冷冻机分别由设备成套独立的PLC系统操作和控制，为独立的控制系统单元，其独立的控制系统能与DCS系统进行数据通信。其他包设备由DCS系统进行控制、监测和操作。 |

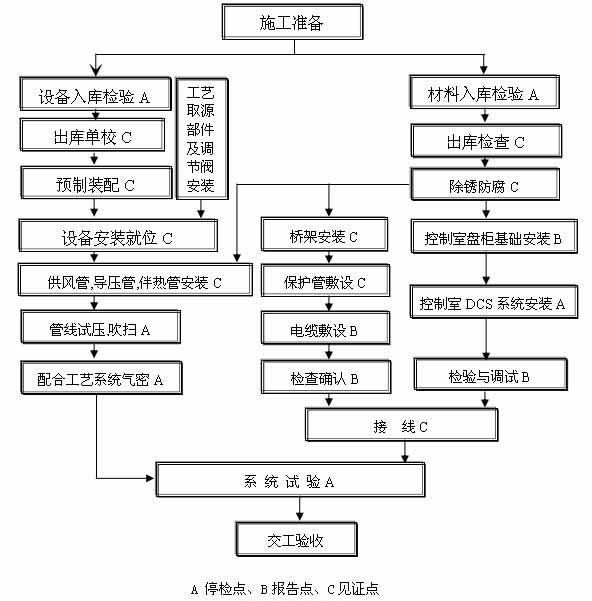

| 仪表施工总程序图 |
 |
本装置挤压造粒区、脱气及风送系统、料仓及包装、冷冻机分别由设备成套独立的PLC系统操作和控制，为独立的控制系统单元，其独立的控制系统能与DCS系统进行数据通信。其他包设备由DCS系统进行控制、监测和操作。
|
| 详细关于茂名100万吨/年乙烯改扩建工程25万吨/年高压聚乙烯装置仪表施工方案请联系罗斯韦尔机电公司自动化事业部索取资料，本文不一一赘述…… |
